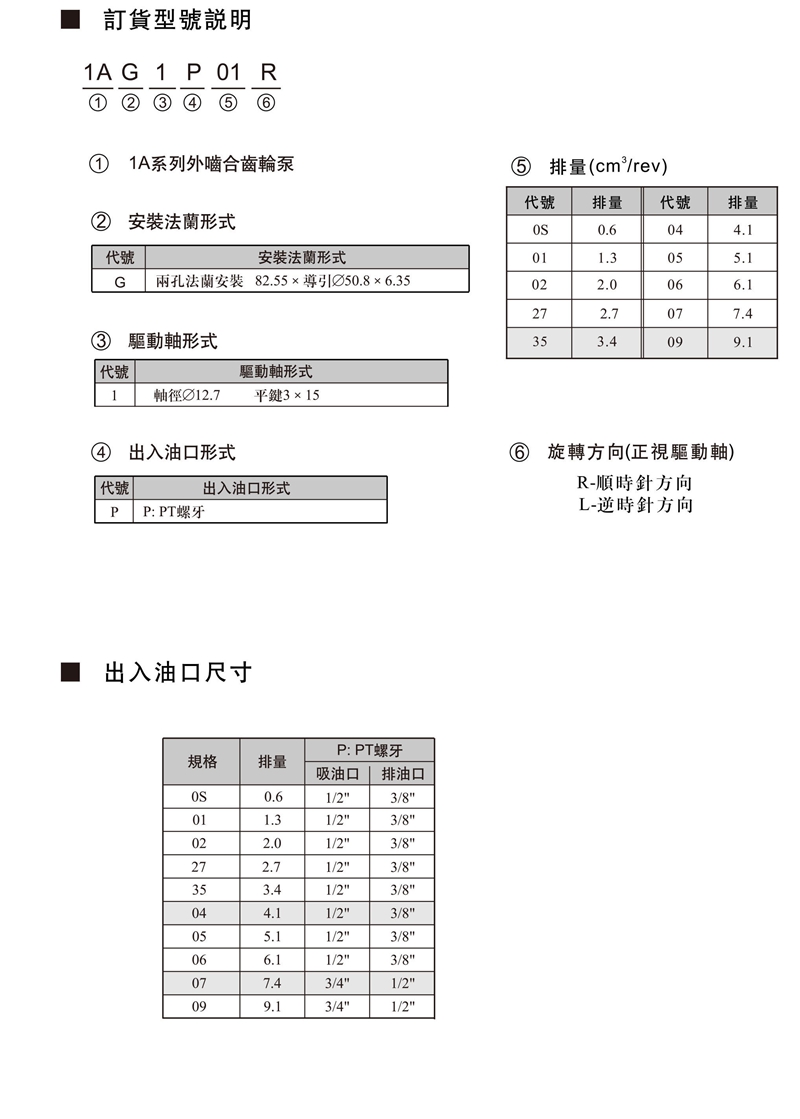

1A系列外啮合齿轮泵

  • 所属分类:齿轮泵

  • 点击次数:
  • 发布日期:2019/07/05
  • 更多
  • 简要产品说明
  • 详细资料下载

█ 工作原理说明

1A和2G型液压泵是自吸式外啮合齿轮泵

驱动轴通过油封密封的前盖穿入泵内。

泵体由具有高变形系数挤压铝型材制成,使用这种材料获得高疲劳强度。支撑力由特制支撑轴承衬套吸收,此种支撑衬套具有足够弹性来产生面接触,以代替线接触。

随着齿轮旋转,齿轮啮合点的脱开,便在该区域形成负压,在大气压力作用下,油便流入该空间,这些油沿着齿轮旋转方向从吸油口被带到泵的压力侧面来,随着齿轮又一次互相啮合,油液便挤压出泵的出油口,同时又防止油通过齿轮啮合点流到吸油口侧。为防止泵干磨擦运转,在轴承体上钻有小孔以便能让油液回到吸油侧。




相关标签:外啮合齿轮泵,齿轮泵,齿轮泵工作原理
