电磁阀的工作原理及分类介绍

发布日期:2020-02-08 作者: 点击:

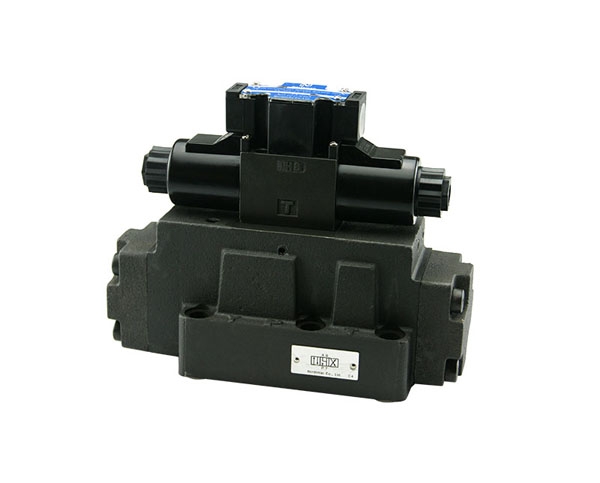

电磁阀的工作原理,电磁阀里有密闭的腔,在的不同位置开有通孔,每个孔都通向不同的油管,腔中间是阀,两面是两块电磁铁,哪面的磁铁线圈通电阀体就会被吸引到哪边,通过控制阀体的移动来档住或漏出不同的排油的孔,而进油孔是常开的,液压油就会进入不同的排油管,然后通过油的压力来推动油刚的活塞,活塞又带动活塞杆,活塞竿带动机械装置动。这样通过控制电磁铁的电流就控制了机械运动。新会北部精机有限公司主要产品有方向控制阀比例换向阀叠加阀高压叠加阀叉车专用阀插装阀压力控制阀安全阀流量控制阀叶片泵齿轮泵等。欢迎咨询!


电磁阀按原理分类

国内外的电磁阀从原理上分为三大类(即:直动式、分步直动式、先导式),而从阀瓣结构和材料上的不同与原理上的区别又分为六个分支小类(直动膜片结构、分步重片结构、先导膜式结构、直动活塞结构、分步直动活塞结构、先导活塞结构)

直动式电磁阀:5 h5 j9E) g7 W0 s

原理:通电时,电磁线圈产生电磁力把关闭件从阀座上提起,阀门打开;断电时,电磁力消失,弹簧把关闭件压在阀座上,阀门关闭。

特点:在真空、负压、零压时能正常工作,但通径一般不超过25mm。


先导式电磁阀:8 C3 w$ p! O5 a/ _

原理:通电时,电磁力把先导孔打开,上腔室压力迅速下降,在关闭件周围形成上低下高的压差,流体压力推动关闭件向上移动,阀门打开;断电时,弹簧力把先导孔关闭,入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差,流体压力推动关闭件向下移动,关闭阀门。


分步直动式电磁阀

原理:它是一种直动和先导式相结合的原理,当入口与出口没有压差时,通电后,电磁力直接把先导小阀和主阀关闭件依次向上提起,阀门打开。当入口与出口达到启动压差时,通电后,电磁力先导小阀,主阀下腔压力上升,上腔压力下降,从而利用压差把主阀向上推开;断电时,先导阀利用弹簧力或介质压力推动关闭件,向下移动,使阀门关闭。


电磁阀按气路分类

按照气路数分为2位2通,2位3通,2位4通,2位5通。

电磁阀分为单电控和双电控,指的是电磁线圈的个数,单线圈的称为单电控,双线圈的称为双电控,2位2通,2位3通一般时是单电控(单线圈),2位4通,2位5通可以是单电控(单线圈),也可以是双电控(双线圈)。

两位两通:

当线圈带电时,活塞向右移动,AP通,流体流过。断电时AP不通,流体不能流过。


两位三通:

当线圈带电时,活塞移动,BP通,AP不通,流体流过BP。断电时AP通,BP不通,流体流过AP。


两位四通:

在气动或液动系统中,利用活塞产生足够的位移。为了控制活塞的运动方向,启动和停止,常用到多通电磁阀,最典型的是四通电磁阀。

当线圈无电流时,弹簧将铁心向左推出线圈,如图所示,用带有颜色的箭头表示高压油从孔P流入,经过孔B进入油缸右腔,推动活塞向左运动,左腔的油经过A送往O排出。线圈通电后,滑阀移动,高压油自P送往A,压力作用在活塞的左边,使活塞向右运动,右腔的油经过B和O排出。


三位三通:

左线圈通电时A、P通A、O闭,右线圈通电时A、O通,A、P闭,都断电时A、P和A、O都闭。


三位四通:

左线圈通电时A、P通B、O通,右线圈通电时A、O通,B、P通,都断电时A、P和B、O都闭。
